产品属性：
| 名称 | 参数 |
| 设备型号 | 旋流曝气器TL-450 |
| 单只覆盖面积 | 3~6㎡ |
| 单台供气量 | 0.4~0.6m³/min |
| 溶氧效率 | ≥18%（6m水深，清水测试） |
| 动力效率 | >5kg/（kw·h） |
| 压力损失 | 1-2KPa |
| 材质 | 超高分子特殊材料(质量轻、强度高、耐腐蚀、不易结垢) |
- 工作原理
- 产品特点
- 产品优势
- 模块化安装

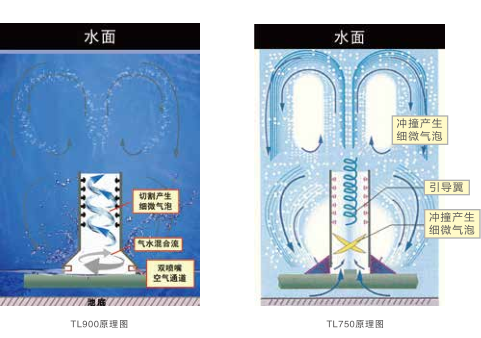

可提升式旋流曝气器利用大小蘑菇头的粉碎作用，形成气液混合物的提升、搅拌和充分混合；该曝气头包括进气管、多层切割器、筒体等。在工作过程中，气体从底部进入，由于气提作用，混合液在筒内、外循环流动，气液上升过程中，在筒内部产生多次切割，形成直径2mm左右小气泡。气液充分混合及不断循环对流，增强了氧传递速率和利用率。

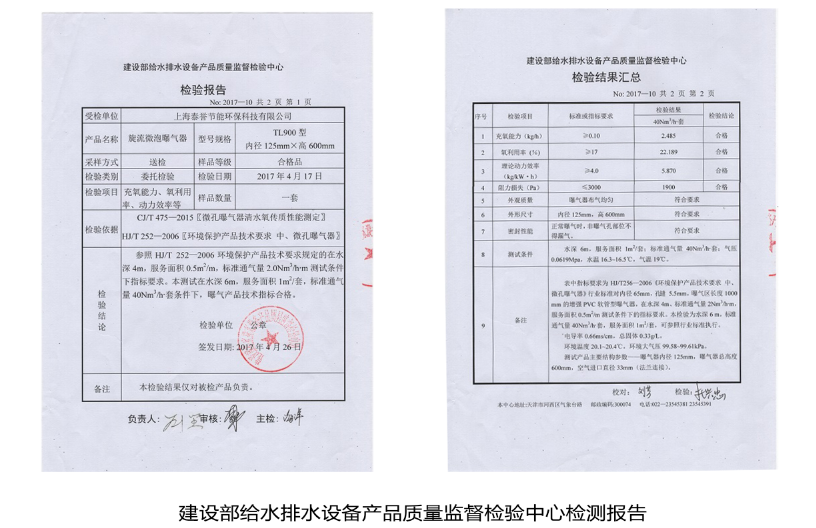

国内权威机构－－建设部给水排水设备产品质量监督检验中心提供的检测报告数据：氧利用率21.937%，理论动力效率5.958（kg/kw*h) 。
十年运行成本增加值比较
| 一万吨造纸污水 | 主要设备参数 |
运行成本 （万元） |
第三年末 | 第五年末 | 第六年末 | 第九年末 | 第十年末 |
十年累计增加运行成本（万元） |
|
|
微孔 曝气器 |
风机 风量 |
6000m³/h | 清池费用 | 8 | 8 | 8 | |||
|
风机 功率 |
132kw | 更换曝气器费用 | 40 | 40 | 40 | ||||
|
风机 风压 |
60kPa | 系统压力的增加 | 三年增加5-10kPa | 三年增加5-10kPa | 三年增加5-10kPa | ||||
| 曝气器个数 | 2000 |
阻力上升的电耗 三年累计至少增加电费（0.7元/kw） |
37.42 | 37.42 | 37.42 | ||||
| 小计 | 85.42 | 0 | 85.42 | 85.42 | 256.26 | ||||
|
射流 曝气器 |
风机 风量 |
6000m³/h | 清池费用 | 8 | 8 | ||||
|
风机 功率 |
132kw | 清理更换部分曝气器 | 15 | 15 | |||||
|
风机 风压 |
60kPa | 更换结垢管道 | 11.2 | 11.2 | |||||
| 曝气器个数 | 8台 |
阻力上升的电耗 三年累计至少 增加电费 |
15.7 | 15.7 | |||||
| 射流泵流量 | 1750m³/h | ||||||||
| 射流泵压力 | 0.12MPa | ||||||||
| 射流泵功率 | 90kw |
射流泵增加 电耗（0.7元/kw） |
261.5 | 261.5 | |||||
| 小计 | 308.4 | 308.4 | 622.8 | ||||||
上海泰誉曝气器厂家从上百件案例实施中总结、开发出的模块化安装附件，曝气头和配风支管之间或由专用模具直接浇注而成一体，或直接用法兰联接，安装时水面以下仅用一道焊缝联接法兰和风管，极大地降低了因为焊缝问题而引发的泄露、断裂等问题。另外增加管配件工厂预制深度，实现产品和施工的标准化，减少安装现场的施工周期，提升施工质量，间接降低旋流曝气器价格。
TL-450模块附件
该型号可提升式旋流曝气器可接触池底吊装安装，也可根据好氧池中污泥厚度调整悬空高度安装。
附件组成：
| 型号 | 材料名称 | 材质 |
| TL-450模块附件 | 平板法兰 | SUS304 |
| 90度弯头 | SUS304 | |
| 不锈钢直管 | SUS304 | |
| 拉杆抱箍 | SUS304 |

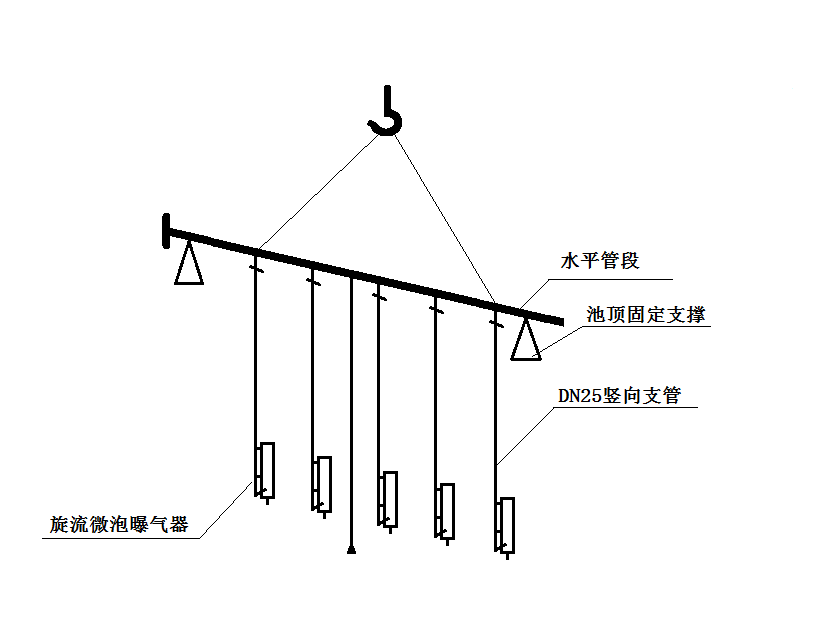

安装方式：当多个TL-450模块附件采用悬吊方式进行整体安装时，水平配风管段和上端竖向支管之间采用焊接方式联接，每个旋流曝气器和竖向支管之间则使用两组法兰进行联接，之后利用吊车进行整体安装即可。
